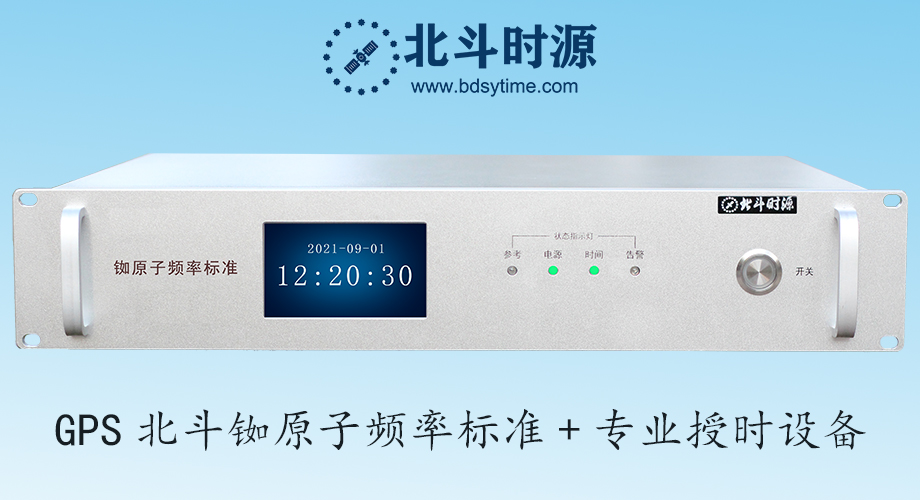

S5400-GNR产品描述
1. 产品特点
ü 卫星模块：支持GPS、北斗单模和双模
ü 1PPS授时精度：30ns(RMS)
ü 守时模块：内置铷原子钟和高稳晶振
ü 守时精度：优于300纳秒@24小时
ü 日平均频率准确度<1E-12
ü 驯服、保持自动切换
ü 测频精度<1E-12 /天
ü 1PPS与10MHz信号相位一致
ü 4路10MHz、4路1PPS输出
ü GPS/北斗失锁后依靠铷钟高精度守时
ü 低相噪频率信号输出
ü NTP同步偏差：优于3微秒
ü NTP处理能力：不少于2000万次/秒
ü 平均无故障时间MTBF：优于80000小时
ü 客户端同步精度：0.1~2ms(局域网典型值)
ü 协议支持：NTP、SNTP、SNMP、SSH、MD5、SCP、IPV4等
ü 管理方式：Console、SSH
ü 输出接口：1PPS、10MHz、RJ45、TOD
ü 其他选项：PPS、PPM、PPH、E1、IRIG-B码、CDMA等
2. 产品说明
S5400-GNR超高稳、低相噪原子频率标准是一款高精度、高可靠性的时钟产品，内置超长寿命、超高稳恒温晶振和低漂移铷原子钟，经过多周期长时间老化挑选和反复测试分析，确保铷原子钟和恒温晶振性能和指标稳定可靠;内置GPS北斗授时型接收模块，设备支持驯服功能；设备采用现代数字电路、高分辨D/A、严谨的频率驯服算法及测控同步技术，有效实现了长期稳定度锁定卫星、中期稳定度跟随铷原子钟、短期稳定度由高稳晶振决定的特点。

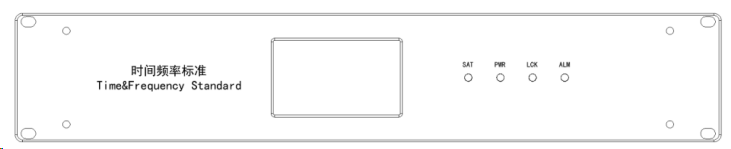

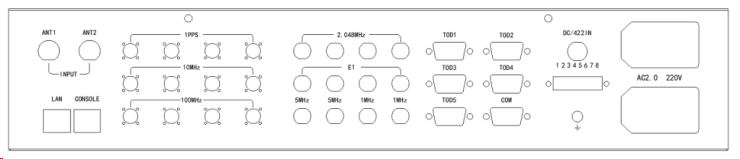

3. 结构尺寸
4. 技术指标
4.1. 性能指标
性能指标 | ||
10MHz | 输出幅度 | 8dBm±2dB |
驯服准确度 | 1E-12/天 | |
保持准确度 | ＜1E-12（锁定卫星，24小时平均值） ＜2.5E-12（卫星失锁，24小时平均值）（和环境温度有关） ＜1E-11（未锁定卫星，24小时平均值）（和环境温度有关） | |
稳定度 | ＜3E-11/10ms ＜2E-11/100ms ＜2E-12/1s ＜2E-12/10s ＜8E-13/100s ＜6E-13/日（锁定卫星） | |
相位噪声 | ≤-100dBc/Hz @1Hz ≤-135dBc/Hz @10Hz ≤-150dBc/Hz @100Hz ≤-155dBc/Hz @1kHz ≤-158dBc/Hz ≥10kHz | |
失真度 | 谐波：≤-50dBc 非谐波（杂散）：≤-90dBc | |
飘移率 | ＜1E- 12/天 | |
1PPS | 同步精度 | 同步精度：<100ns，脉宽：100ms，上升沿：<10ns，抖动：<1ns |
状态 | 当卫星锁定时，秒脉冲与卫星同步 当卫星失锁时，由内置铷原子频标保持 | |
4.2. 物理和电气特性
机箱: 440 x 89 x 403 mm (2U机箱).
重量: < 3.5kg
电源：功耗60W，双电源，220V ±20% 47Hz~63Hz
工作环境: -10°to +55°C/5% to 90% RH, 无凝结
存储环境: -40°to +75°C/5% to 95% RH, 无凝结

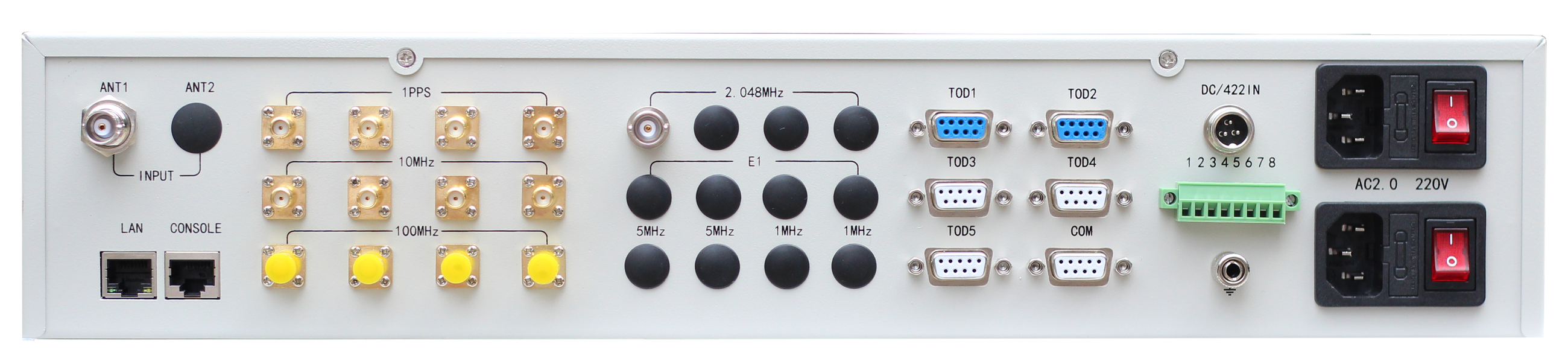

4.3. 功能接口
ANT：天线，BNC,1路，50Ω阻抗，馈电5VDC，GPS北斗二合一天线接口
1PPS：4 路，SMA接口，TTL 电平（3~5V），输出阻抗 50Ω
10MHz：4路，SMA接口，50Ω正弦波
TOD：DB-9 female,1路，RS232电平，NMEA0183语句
NTP授时网口：1路RJ45，10/100 Base-T 网口
Console：RJ-45配置管理，串口115200,8n1，本地终端访问
